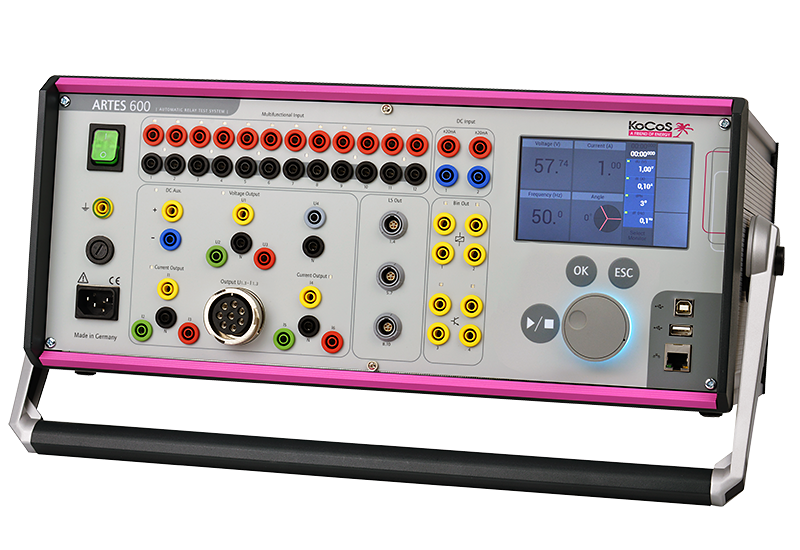

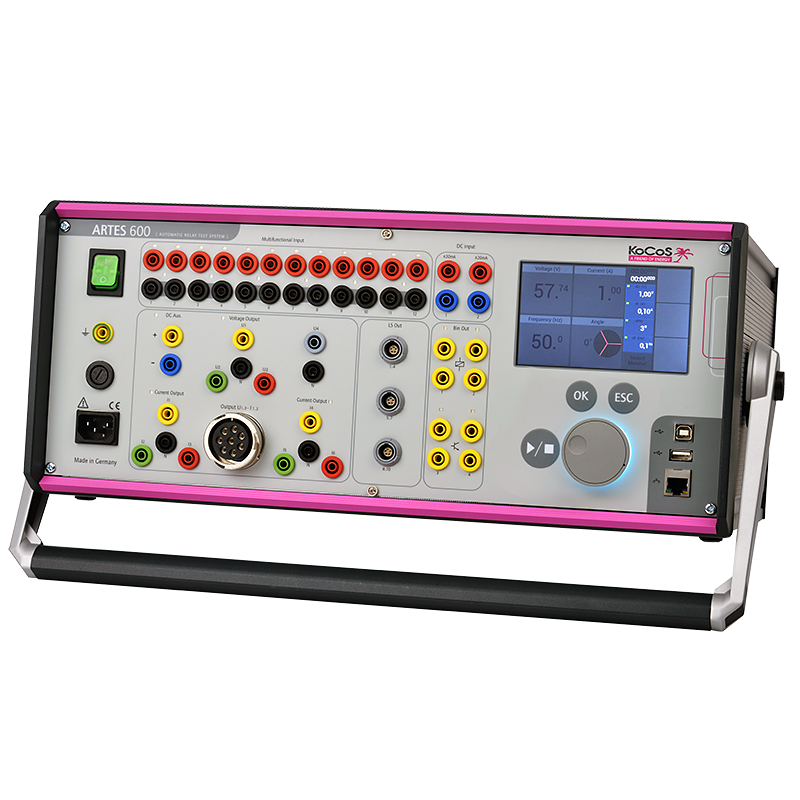

Hợp Bộ Thí Nghiệm Rơ Le - ARTES 600

Giải pháp kiểm tra rơle phổ thông

ARTES 600 là giải pháp nhỏ gọn và đa năng để kiểm tra tất cả các loại rơle bảo vệ. Nhờ bảng điều khiển tích hợp, trọng lượng nhẹ và độ ồn thấp, hệ thống kiểm tra mạnh mẽ này có thể được sử dụng tại hiện trường cũng như trong phòng thí nghiệm.

ARTES 600 giúp đơn giản hóa các nhiệm vụ kiểm tra phức tạp. 4 đầu ra điện áp và 6 đầu ra dòng điện, có thể cung cấp công suất đầu ra đặc biệt cao, cho phép thực hiện các bài kiểm tra ba pha trên rơle tĩnh, kỹ thuật số và tự cấp nguồn. Ngay cả các bài kiểm tra ba pha trên rơle bảo vệ vi sai cũng có thể được thực hiện mà không cần thiết bị bổ sung.

Chia sẻ:

Mô tả chi tiết

Công suất cao, chính xác và linh hoạt

Bộ khuếch đại và bộ đo lường mới
ARTES 600 là câu trả lời hoàn hảo cho nhu cầu kết hợp công suất đầu ra cao và độ chính xác cao của bộ khuếch đại trong cùng một thiết bị. Với bộ khuếch đại mạnh mẽ, độ chính xác cao, đầu vào đo lường đa chức năng và cuối cùng nhưng không kém phần quan trọng là thao tác và vận hành đơn giản, ARTES 600 là giải pháp lý tưởng cho việc kiểm tra rơ le 3 pha chuyên nghiệp.

Tiện dụng, đơn giản và nhanh chóng

Giao diện vận hành TJCP tích hợp mới.
Giao diện vận hành TJCP nội bộ mới là một tính năng đặc biệt. Màn hình cảm ứng 5 inch độ phân giải cao với công nghệ cảm ứng thông minh cho phép thực hiện nhiều xét nghiệm nhanh chóng và dễ dàng mà không cần kết nối máy tính bên ngoài. Giao diện người dùng rõ ràng, được thiết kế lại giúp người dùng dễ dàng hoàn thành nhiệm vụ.

Các thao tác người dùng thực hiện với bánh xe điều khiển công thái học, chẳng hạn như điều chỉnh biên độ, góc pha hoặc tần số, được xử lý theo thời gian thực và thực hiện ngay lập tức. Vòng đèn tích hợp trong bánh xe điều khiển và các tín hiệu âm thanh bổ sung sẽ báo hiệu trạng thái hệ thống trong quá trình cài đặt và kiểm tra.

Giao diện vận hành TJCP mới cũng cung cấp nhiều giao diện truyền thông, chẳng hạn như USB, 3 x Ethernet, Wi-Fi và bộ thu GPS bên trong.

Nhỏ gọn, mạnh mẽ và sáng tạo

Các tính năng chính của kiến trúc phần cứng mới

Hơn 25 năm kinh nghiệm trong việc phát triển và sản xuất các hệ thống kiểm tra rơle tự động đã được chúng tôi đúc kết để tạo ra thế hệ thiết bị kiểm tra ARTES thứ tư. Mặc dù công suất và số lượng kênh được tăng lên, ARTES 600 vẫn giữ được những ưu điểm của thế hệ trước, bao gồm thiết kế nhỏ gọn và chắc chắn, trọng lượng nhẹ và độ ồn thấp. Tuy nhiên, phần cứng mới không chỉ cung cấp công suất cao hơn mà còn mang đến một số tính năng đặc biệt, mang lại giá trị gia tăng và giúp ARTES 600 trở nên linh hoạt hơn.

Đầu vào đa chức năng để đo tín hiệu analog và nhị phân.
12 đầu vào đa chức năng được phân bổ cho 6 nhóm riêng biệt về mặt điện hóa. Các đầu vào này có thể được sử dụng cho cả tín hiệu analog và nhị phân. Ngưỡng đáp ứng và dải đáp ứng có thể được cấu hình tự do cho mục đích đánh giá.

Dòng điện thử nghiệm lên đến 96 A khi vận hành song song
Bộ khuếch đại dòng điện cung cấp dòng điện thử nghiệm tối đa là 6 x 32 A. Vận hành song song các đầu ra dòng điện cho phép đầu ra lên đến 3 x 64 A cho các ứng dụng 3 pha và lên đến 96 A cho các ứng dụng 1 pha.

Ổ cắm máy phát điện để kết nối thiết bị cần kiểm tra.
Ba điện áp và ba dòng điện có thể được lấy qua ổ cắm máy phát điện. Thiết bị cần kiểm tra có thể được kết nối với thiết bị kiểm tra một cách đơn giản, chính xác và nhanh chóng bằng cáp kết nối máy phát điện.

Đầu ra tín hiệu mức thấp có độ chính xác cao.
Các đầu ra mức thấp đặc biệt với độ chính xác rất cao cho phép kiểm tra các thiết bị bảo vệ với đầu vào tín hiệu mức thấp. Hoạt động của nhiều loại cảm biến khác nhau, chẳng hạn như cuộn dây Rogowski, được tái tạo chính xác.

Đầu ra DC riêng biệt
Nguồn DC riêng biệt có thể được sử dụng để cấp nguồn cho thiết bị cần kiểm tra, ví dụ. Phạm vi điện áp nằm trong khoảng 12...260 VDC.

Đầu ra lệnh điều khiển thông qua 4 đầu ra nhị phân
Trong quá trình đầu ra, 4 tín hiệu nhị phân có thể được đưa ra theo thời gian thực song song với các đại lượng tương tự.

Đèn LED báo trạng thái
Người dùng có thể biết ngay đầu ra nào đang hoạt động và có thể dễ dàng xác định trạng thái của đầu vào và đầu ra nhị phân.

Vận hành theo chiều dọc:
Tất cả các kết nối và giao diện đều nằm ở mặt trước. Điều này có nghĩa là ARTES 600 có thể được vận hành ở vị trí thẳng đứng nếu không có đủ không gian hoặc không có bàn.
