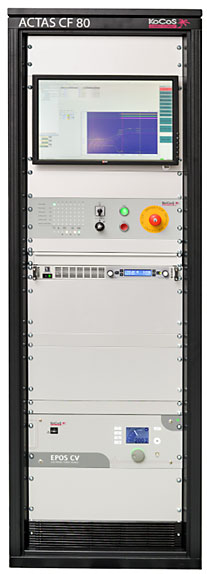

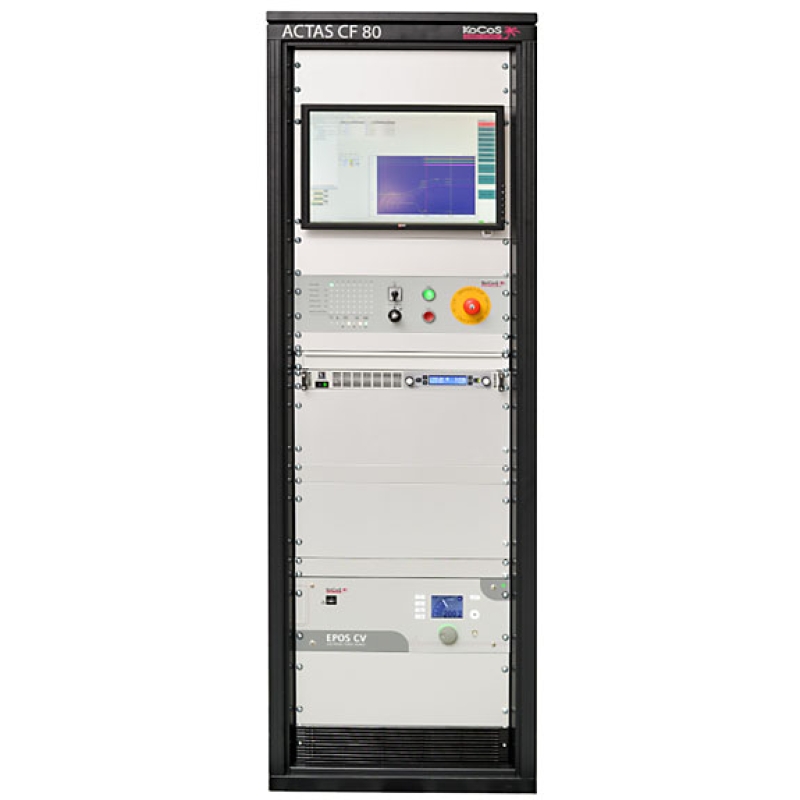

Hệ thống kiểm tra ổ đĩa tĩnh ACTAS CF80

Hệ thống kiểm tra tĩnh dùng để kiểm tra tuần tự tại nhà máy và chức năng của tối đa tám biến tần. Hệ thống kiểm tra biến tần được vận hành và điều khiển thông qua phần mềm ACTAS. Một trạm kiểm tra được chọn bằng phương pháp ghép kênh. Sử dụng logic, hệ thống kiểm tra có thể mô phỏng việc điều khiển biến tần. Điều này cho phép kiểm tra bất kỳ biến tần nào, ngay cả khi không có bộ điều khiển.

Chia sẻ:

Mô tả chi tiết

Đầu ra điều khiển:
1 x điều khiển cho cuộn dây TẮT
1 x điều khiển cho cuộn dây BẬT
2 đầu ra tương tự (0...10 V)
1 đầu ra kỹ thuật số RJ45 để điều khiển các thiết bị bên ngoài

Đầu vào tương tự/tăng dần:
2 kênh đo điện áp 300 V / 500 V,
1 kênh đo dòng điện 100 A

Đầu vào nhị phân:
3 x 2 điện trở chính và tiếp điểm PIR,

Đầu vào và đầu ra bổ sung cho mỗi vị trí ổ đĩa:
14 x tiếp điểm phụ
1 x đầu vào gia tăng

Thiết kế tủ điều khiển:
ACTAS CF80 được lắp đặt trong tủ tiêu chuẩn 38U. Tất cả các giao diện kết nối các biến tần cần kiểm tra đều được định tuyến đến các bảng kết nối tiêu chuẩn thông qua các đầu nối đa điểm. Biến tần có thể được bật và tắt thủ công bằng điều khiển từ xa. Trạng thái hiện tại của tất cả các biến tần được hiển thị thông qua đèn LED ở mặt trước.

Tất cả điện áp bên ngoài có thể được ngắt kết nối thông qua nút dừng khẩn cấp. Rơ le an toàn được tích hợp để ngắt mạch an toàn. Thiết bị đáp ứng các yêu cầu sử dụng quốc tế thông qua các chứng nhận BG, UL, cUL, CCC và Gost. Một đầu vào nhị phân an toàn bổ sung, ví dụ, để giám sát tiếp điểm cửa ngoài, có sẵn trên bảng kết nối.

Tủ điều khiển được cấp nguồn thông qua bảng cung cấp điện chính và các đầu nối công nghiệp nhiều chân với tải tối đa là 32 A. Có sẵn đầu ra 25 A bổ sung được tích hợp vào mạch dừng khẩn cấp để cấp nguồn bên ngoài.

Tất cả các hệ thống ACTAS C đều tuân thủ các tiêu chuẩn và hướng dẫn sau:

EN 61010-1: 2011
Yêu cầu an toàn đối với thiết bị điện dùng để đo lường, kiểm soát và sử dụng trong phòng thí nghiệm

EN 61010-2-201: 2011
Yêu cầu an toàn đối với thiết bị điện dùng để đo lường, kiểm soát và sử dụng trong phòng thí nghiệm
Phần 2-201: Yêu cầu cụ thể đối với thiết bị công nghiệp dùng để đo lường, kiểm soát và tự động hóa

EN 61326-1: 2013
Thiết bị điện dùng để đo lường, kiểm soát và sử dụng trong phòng thí nghiệm – Yêu cầu EMC

Phạm vi giao hàng:
