Hệ thống kiểm tra công tắc cố định ACTAS C160

Hệ thống thử nghiệm cố định để thực hiện các thử nghiệm cuối cùng hoàn toàn tự động tại nhà máy, thử nghiệm loại và chức năng trên tất cả các loại thiết bị đóng cắt, chẳng hạn như máy cắt mạch, máy ngắt kết nối hoặc công tắc tiếp địa, bất kể loại bộ truyền động. Tất cả các thông số điện và cơ cần thiết để đánh giá hiệu suất đóng cắt đều được đo theo thời gian thực và được đánh giá mà không cần phải mở buồng tiếp điểm chính hoặc bộ truyền động. Hệ thống có các kênh đầu vào tương tự và gia tăng để thu thập các đại lượng tương tự. Các kênh đo nhị phân cho phép thực hiện các phép đo trên các tiếp điểm phụ và buồng tiếp điểm chính. Mô hình tiêu chuẩn có thể điều khiển 3 mạch cuộn dây mở và 2 mạch cuộn dây đóng riêng biệt cho mỗi cực. Gói phần mềm bao gồm trong phạm vi giao hàng có thể được sử dụng để thực hiện tất cả các loại thử nghiệm, từ các quy trình thử nghiệm chạy tự động đến các thử nghiệm toàn diện, tự động của thiết bị đóng cắt.

Thiết kế abinet:

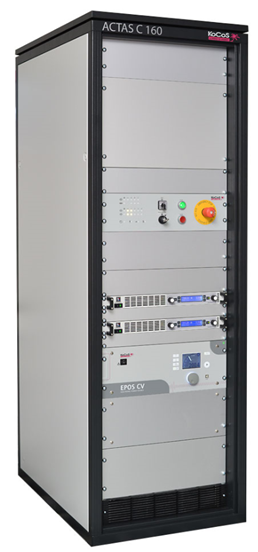

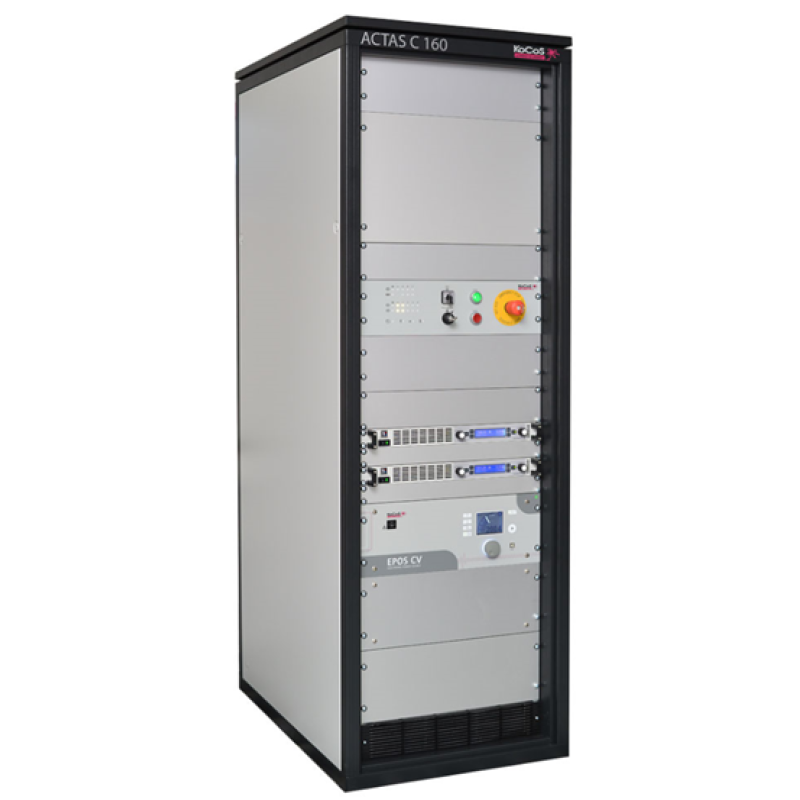

ACTAS C160 được lắp đặt trong tủ tiêu chuẩn 19". Tất cả các giao diện bên ngoài cần thiết cho các bài kiểm tra đều được cung cấp trên các bảng kết nối tiêu chuẩn cho đầu vào và đầu ra dưới dạng đầu nối phích cắm công nghiệp đa cực. Nguồn điện bên trong để điều khiển rơle và nguồn điện cho các cảm biến analog và kỹ thuật số được kết nối bên ngoài được cung cấp bởi các bộ cấp nguồn tích hợp. Các nguồn tích hợp có thể được cung cấp như một tùy chọn bổ sung để cấp nguồn cho các bộ truyền động bên ngoài như động cơ lò xo, cuộn dây nhả hoặc hệ thống sưởi. Các nguồn bên ngoài có thể được kết nối thông qua bảng kết nối. Tất cả các nguồn, cuộn dây hoặc hệ thống sưởi được điều khiển thông qua rơle. Các nguồn bên trong được điều chỉnh bởi hệ thống kiểm tra. Trạng thái của hệ thống kiểm tra và tất cả các bộ nhả đang hoạt động được hiển thị trên bảng chỉ báo.

Tất cả các điện áp bên ngoài có thể được tắt bằng nút DỪNG KHẨN CẤP. Một thiết bị đóng cắt an toàn được tích hợp để ngắt mạch điện an toàn. Thiết bị đáp ứng các yêu cầu sử dụng quốc tế thông qua chứng nhận BG, UL, cUL, CCC và Gost. Ngoài ra còn có một đầu vào nhị phân an toàn bổ sung trên bảng kết nối có thể được sử dụng để giám sát Ví dụ, một tiếp điểm cửa ngoài.

Tủ được cấp nguồn thông qua bảng nguồn điện chính và các đầu nối phích cắm công nghiệp đa cực với tải tối đa 32 A. Có thêm một đầu ra cầu chì 25 A được tích hợp trong mạch dừng khẩn cấp để cấp nguồn bên ngoài.

Chia sẻ:

Mô tả chi tiết

Đầu ra điều khiển:
3 x điều khiển cho cuộn dây TẮT với 3 mạch có thể chuyển đổi cho mỗi cuộn, bao gồm phép đo dòng điện điều khiển
3 x điều khiển cho cuộn dây BẬT với 2 mạch có thể chuyển đổi cho mỗi cuộn, bao gồm phép đo dòng điện điều khiển
8 đầu ra rơle
4 đầu ra tương tự (0...10 V)
3 đầu ra kỹ thuật số RJ45 để điều khiển các thiết bị bên ngoài

Đầu vào tương tự/tăng dần:
6 đầu vào tương tự +/-10 V cho cảm biến
2 đầu vào tương tự 0…20 mA cho cảm biến
6 đầu vào tăng dần cho cảm biến
2 kênh đo điện áp 300 V / 500 V,
1 kênh đo dòng điện đỉnh 100 A

Đầu vào nhị phân:
3 x 4 tiếp điểm chính, điện trở và PIR,
52 tiếp điểm phụ

Số lượng đầu vào và đầu ra có thể sử dụng tự do được kết nối với bên ngoài phụ thuộc vào các tùy chọn thiết bị bổ sung. Ví dụ, việc điều khiển nguồn bên trong yêu cầu một đầu ra analog làm tín hiệu điều khiển, một đầu vào analog cho tín hiệu phản hồi và hai đầu ra nhị phân để kích hoạt và chuyển mạch AC/DC.

Thiết kế tủ điều khiển:
ACTAS C160 được lắp đặt trong tủ tiêu chuẩn 19". Tất cả các giao diện bên ngoài cần thiết cho quá trình thử nghiệm đều được kết nối đến các bảng kết nối đầu vào và đầu ra tiêu chuẩn thông qua các đầu nối công nghiệp đa chân. Nguồn điện bên trong cho bộ điều khiển rơle và các cảm biến analog và kỹ thuật số được kết nối bên ngoài được cung cấp bởi các bộ nguồn tích hợp. Các bộ truyền động bên ngoài như động cơ lò xo, cuộn dây ngắt hoặc bộ gia nhiệt được cung cấp tùy chọn thông qua các nguồn tích hợp. Việc kết nối các nguồn bên ngoài được thực hiện thông qua một bảng kết nối. Tất cả các nguồn, cuộn dây hoặc bộ gia nhiệt được điều khiển thông qua các tiếp điểm nhả. Các nguồn bên trong được điều khiển bởi hệ thống thử nghiệm. Trạng thái của hệ thống thử nghiệm và tất cả các tín hiệu kích hoạt đang hoạt động được hiển thị trên bảng hiển thị.

Tất cả điện áp bên ngoài có thể được ngắt kết nối thông qua nút dừng khẩn cấp. Rơ le an toàn được tích hợp để ngắt mạch an toàn. Thiết bị đáp ứng các yêu cầu sử dụng quốc tế thông qua các chứng nhận BG, UL, cUL, CCC và Gost. Một đầu vào nhị phân an toàn bổ sung, ví dụ, để giám sát tiếp điểm cửa ngoài, có sẵn trên bảng kết nối.

Tủ điều khiển được cấp nguồn thông qua bảng cung cấp điện chính và các đầu nối công nghiệp nhiều chân với tải tối đa là 32 A. Có sẵn đầu ra 25 A bổ sung được tích hợp vào mạch dừng khẩn cấp để cấp nguồn bên ngoài.

Tất cả các hệ thống ACTAS C đều tuân thủ các tiêu chuẩn và chỉ thị sau:

EN 61010-1: 2011
Yêu cầu an toàn đối với thiết bị điện dùng để đo lường, kiểm soát và sử dụng trong phòng thí nghiệm

EN 61010-2-201: 2011
Yêu cầu an toàn đối với thiết bị điện dùng để đo lường, kiểm soát và
sử dụng trong phòng thí nghiệm Phần 2-201: Các yêu cầu cụ thể đối với thiết bị đo lường, kiểm soát và tự động hóa công nghiệp

EN 61326-1: 2013
Thiết bị điện dùng để đo lường, kiểm soát và sử dụng trong phòng thí nghiệm – Yêu cầu EMC
