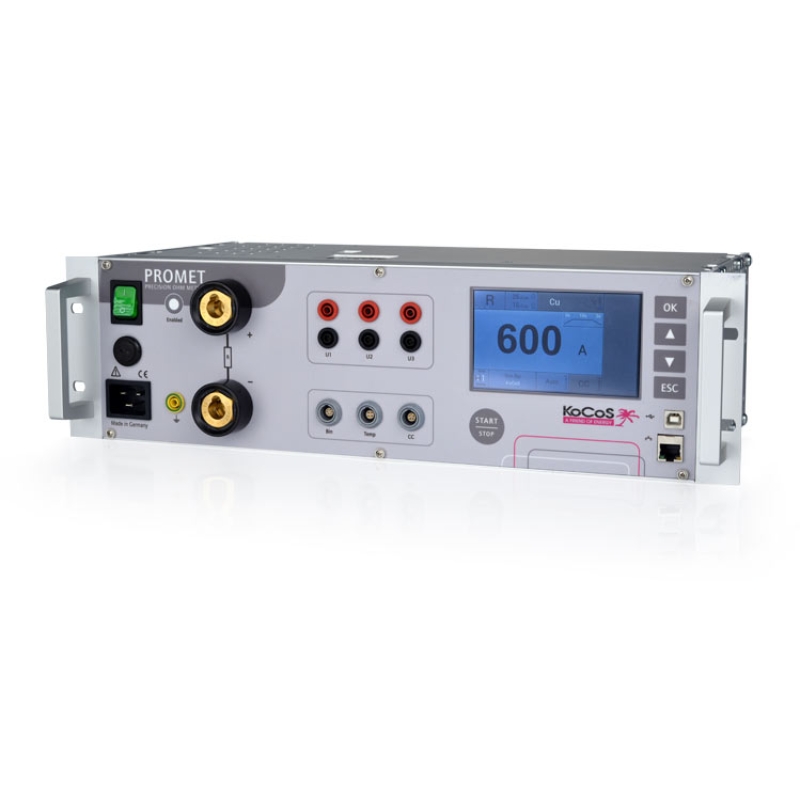

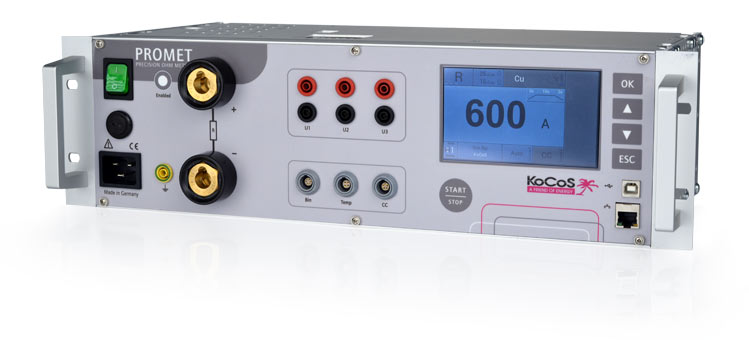

Microohmmeter có độ chính xác cao lên đến 600 A cho tải điện trở

Đánh giá hệ thống tiếp xúc

Đo điện trở tiếp xúc thường xuyên cung cấp thông tin chính xác về tình trạng của hệ thống tiếp xúc. Điện trở tiếp xúc quá mức do lỗi kết nối có thể được phát hiện bằng cách đo điện trở tiếp xúc tĩnh với PROMET R300 / R600. Điều này cho phép phát hiện sớm các công việc bảo trì cần thiết và ngăn ngừa thời gian ngừng hoạt động.

Dòng điện thử nghiệm không đổi lên đến 600 A

Thiết bị đo điện trở PROMET R300 / R600 dựa trên công nghệ điện tử công suất tiên tiến, tạo ra dòng điện thử nghiệm có thể điều chỉnh lên đến 600 A, độc lập với điện áp nguồn. Điện trở được xác định bằng cách đo ngược độ sụt áp bằng kỹ thuật bốn dây.

Độ sụt áp và dòng điện thử nghiệm được ghi lại thông qua các đầu vào đo có độ chính xác cao để có thể xác định điện trở trong phạm vi μΩ với độ chính xác cao nhất.

Công suất đầu ra không giới hạn cũng cho phép hoạt động như một nguồn điện.

Xác định điện trở tại ba điểm đo

Hệ thống được trang bị ba đầu vào đo điện áp, cho phép đo song song tại ba điểm đo, ví dụ để đo tĩnh điện trở của ba tiếp điểm chính hoặc để đánh giá chất lượng kết nối.

Xác định điện trở tiếp xúc với đất ở cả hai bên

Đo song song dòng điện tiếp địa đảm bảo xác định chính xác điện trở tại các tiếp điểm chính của thiết bị đóng cắt, ngay cả khi vẫn duy trì nối đất ở cả hai bên. Dòng điện tiếp địa được đo bằng kẹp dòng điện sẽ được hệ thống tự động tính đến khi xác định điện trở. Việc ngắt kết nối dây tiếp địa không chỉ tốn thêm công sức mà còn ảnh hưởng đến độ an toàn của phép thử.

Đo lường với bù nhiệt độ

PROMET R300 / R600 cho phép đo điện trở bù nhiệt độ. Một cảm biến đo nhiệt độ tại điểm đo và giá trị điện trở được tính toán dựa trên nhiệt độ tham chiếu 20°C. Điều này cho phép so sánh trực tiếp. Cơ sở dữ liệu chứa các thông số cần thiết cho việc bù nhiệt độ được lưu trữ trong thiết bị và có thể được mở rộng khi cần thiết.

Đánh giá chất lượng kết nối

Ba đầu vào đo điện áp cho phép xác định nhanh chóng và dễ dàng chất lượng của, ví dụ, các kết nối vít trên thanh cái. Điều này được xác định bằng hệ số chất lượng, được định nghĩa là tỷ số giữa điện trở của kết nối trên chiều dài chồng lấn với điện trở của thanh cái có cùng chiều dài.

Tích hợp vào thử nghiệm thiết bị đóng cắt với ACTAS

PROMET R300 / R600 được trang bị giao diện kết nối với thiết bị kiểm tra ACTAS. Sử dụng phần mềm kiểm tra ACTAS, các phép đo điện trở có thể được tích hợp thuận tiện vào các bài kiểm tra thiết bị đóng cắt. Nhờ đó, các chuỗi kiểm tra tự động và phân tích toàn diện kết quả kiểm tra được triển khai dễ dàng. Các giá trị đo được được đưa vào đánh giá thử nghiệm và kết quả đầu ra trong báo cáo thử nghiệm.

Xác định điện trở động tại các tiếp điểm chính

Đo điện trở tiếp xúc động có thể được thực hiện đồng thời trên ba cực và trên nhiều buồng chuyển mạch trên mỗi cực với PROMET R300 / R600 kết hợp với ACTAS. Điều này cho phép đo trên tất cả các tiếp điểm của thiết bị chuyển mạch chỉ trong một lần đo. Việc kết nối và ngắt kết nối tốn thời gian được loại bỏ, và phép đo được thực hiện trong cùng điều kiện, cho phép so sánh trực tiếp điện trở tiếp xúc.

Kiểm soát bên ngoài để sử dụng trong băng ghế thử nghiệm

Đối với các yêu cầu đặc biệt, chẳng hạn như sử dụng trong các phòng thử nghiệm, sản phẩm cũng có giao diện lập trình đơn giản. Giao diện này có thể được sử dụng trong cả môi trường hỗ trợ COM/ActiveX và .NET.

Hoạt động đơn giản và trực quan

Hoạt động trực quan của thiết bị đo, cũng như hiển thị rõ ràng các thông số thử nghiệm và kết quả đo, được thực hiện thông qua màn hình cảm ứng điện trở 5" và các phím chức năng. Tín hiệu âm thanh cung cấp thông tin bổ sung và phản hồi về cài đặt.

Quản lý kết quả và xuất báo cáo thử nghiệm qua PC

PROMET R300 / R600 cho phép kết nối trực tiếp với máy tính. Phần mềm dễ sử dụng cho phép đọc và quản lý dữ liệu được lưu trữ trong thiết bị. Kết quả đo được hiển thị rõ ràng cũng có thể được xuất sang bảng tính Excel hoặc xuất thành báo cáo thử nghiệm.
