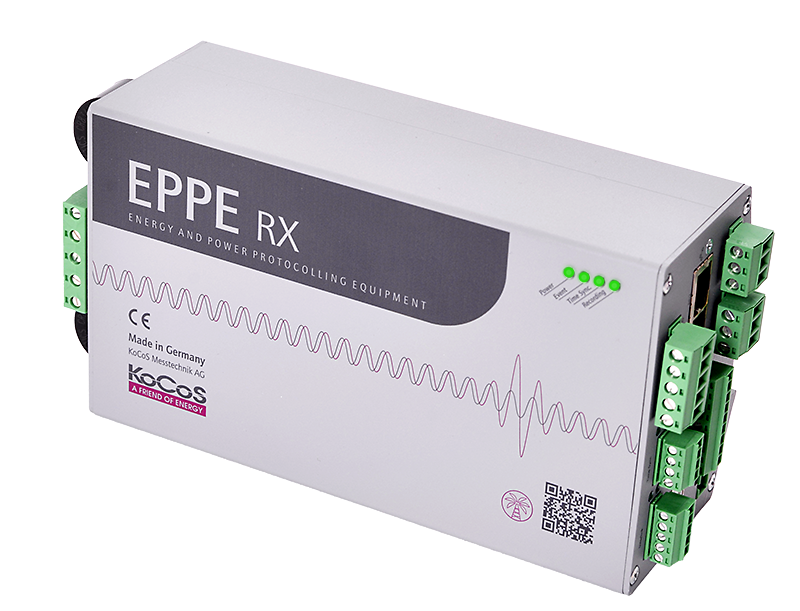

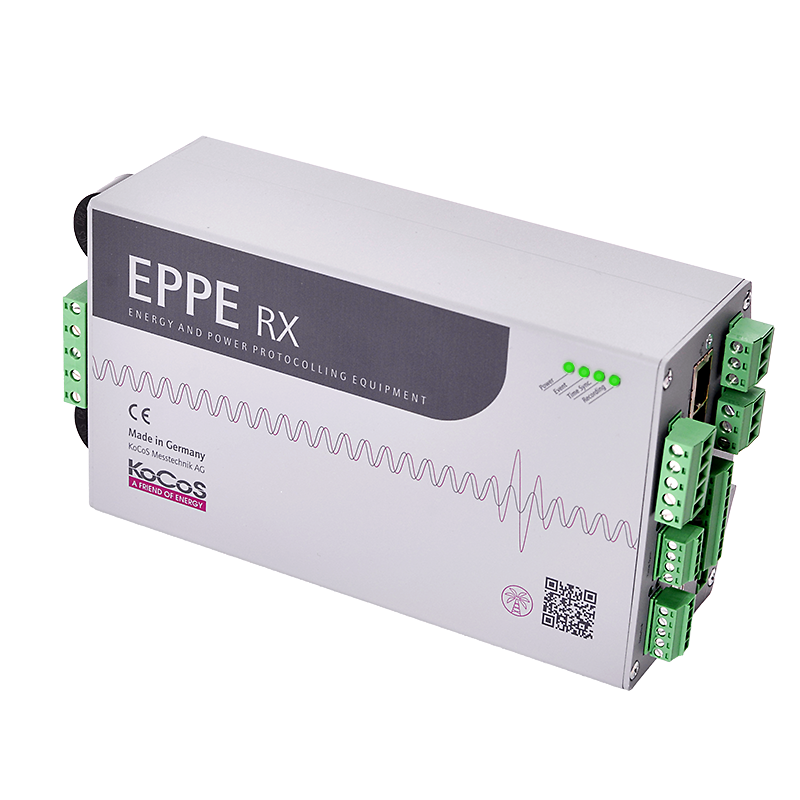

EPPE RX - Thiết bị phân tích chất lượng điện năng và ghi lỗi để lắp trên thanh ray DIN

Thiết bị đo chất lượng điện áp, thiết bị đo công suất, thiết bị ghi dữ liệu và thiết bị ghi lỗi tất cả trong một

EPPE RX là thiết bị phân tích công suất Class A nhỏ gọn và mạnh mẽ, đồng thời cũng có chức năng đo công suất, ghi dữ liệu và ghi lỗi . Với chức năng đo 8 kênh, thiết bị đo bốn điện áp lên đến 1000 V (LL) và bốn dòng điện lên đến 10/100 A với tốc độ lấy mẫu nhanh 200 kHz và độ chính xác vượt trội 0,05%.

Chất lượng điện năng được đo bằng máy biến áp xuyên lỗ, cho phép lắp đặt thiết bị vào mạch điện hiện có một cách nhanh chóng và dễ dàng mà không cần thêm điểm đầu cuối.

Chia sẻ:

Mô tả chi tiết

Tuân thủ VDE và lý tưởng cho các hệ thống EEG trong lưới điện trung và cao thế

EPPE RX tuân thủ VDE-AR-N-4110 và VDE-AR-N-4120, lý tưởng để theo dõi và tuân thủ Đạo luật về nguồn năng lượng tái tạo (EEG) trong lưới điện trung và cao thế.

Ví dụ ứng dụng cho EPPE RX

Giám sát chất lượng năng lượng theo EN 50160
Ghi lại dữ liệu năng lượng và hồ sơ tải
Tối ưu hóa tiêu thụ năng lượng
Máy ghi dữ liệu tạm thời để phân tích lỗi chi tiết
Phát hiện và ghi lại dao động lưới
Ghi lại quá trình bật và tắt
Đo nhấp nháy và sóng hài
Giám sát và phân tích các nhà máy phát điện năng lượng tái tạo
Tối ưu hóa mạng
Xác định vị trí lỗi
Giám sát người tiêu dùng quan trọng

Dữ liệu kỹ thuật

Quảng cáo	4 đèn LED trạng thái
Hoạt động	Máy chủ web, phần mềm điều hành
ký ức	Bộ nhớ flash 32 GB
đồng bộ hóa	Liên kết GPS, PPS, NTP/SNTP, IRIG-B, KoCoS
Giao diện	1 x RS 232, 1 x RS 485, 1 x USB, 2 x Ethernet (RJ45)
Điện áp cung cấp	85...265 VAC, 47...63 Hz 100...250 VDC +6, -15% dải danh định
Đầu vào tương tự	4 x điện áp lên đến 600 V (LN) 4 x dòng điện lên đến 50 A Tốc độ lấy mẫu 200 kHz
Đầu vào nhị phân	4 lối vào
Đầu ra nhị phân	2 x tiếp điểm chuyển mạch rơle
Thiết kế	Vỏ thanh ray DIN bằng nhôm, cấp bảo vệ IP 20, kích thước: 220 x 110 x 80 mm
Tiêu chuẩn	EN 50160, IEC 61000-4-7, IEC 61000-4-15, IEC 61000-4-30 Loại A
