Hệ thống kiểm tra thiết bị đóng cắt di động ACTAS P260+ | P360+

Hệ thống kiểm tra thiết bị đóng cắt di động

Hệ thống thử nghiệm linh hoạt và nhỏ gọn để thử nghiệm thiết bị đóng cắt điện áp trung bình, cao và cực cao với
khả năng kiểm soát và hiệu suất được nâng cao.

Phạm vi ứng dụng rộng hơn do có nhiều đầu ra điều khiển hơn và công suất của bộ xử lý chính lớn hơn
so với mẫu trước
Cực kỳ chắc chắn và nhỏ gọn trong hộp cứng
Kiểm tra toàn bộ thiết bị đóng cắt mà không cần kết nối lại trong một chuỗi kiểm tra
Hoạt động độc lập
Vận hành và đánh giá thông qua màn hình cảm ứng 7"
Đo PIR và tiếp điểm chính trên tối đa 12 buồng chuyển mạch
Xác định điện trở tĩnh và động trên tối đa 12 buồng chuyển mạch
Kết nối đơn giản các thiết bị bổ sung để thử nghiệm các công tắc có hơn 12 buồng chuyển mạch
Ghi lại và phân tích dòng điện của cuộn dây và động cơ
Thử nghiệm nối đất hai mặt cho AIS và GIS.

Chia sẻ:

Mô tả chi tiết

Kiểm tra toàn bộ thiết bị đóng cắt tại chỗ
Sử dụng bộ điều khiển tích hợp, ACTAS P260+ | P360+ cho phép thực hiện các bài kiểm tra toàn bộ thiết bị đóng cắt và đánh giá chúng một cách rất linh hoạt, dễ dàng và nhanh chóng chỉ trong một bước:

Đo trên 12 tiếp điểm PIR và tiếp điểm chính
Xác định thời gian chuyển mạch cho nhiều chuỗi chuyển mạch khác nhau trên tối đa 12 tiếp điểm PIR và tiếp điểm chính.

Tiếp địa hai đầu:
Kiểm tra bằng tiếp địa hai đầu kết hợp với đồng hồ đo điện trở PROMET đồng thời trên tối đa ba cực, mỗi cực có bốn buồng ngắt. Có thể có nhiều buồng ngắt hơn. Trong hệ thống GIS, thời gian đóng cắt của các bộ ngắt được đo bằng xung dòng điện. Vì mục đích này, các cuộn dây Rogowski được gắn vào điện cực đất cách điện của hệ thống GIS.

12 đầu vào tiếp điểm phụ
Tin nhắn trạng thái từ tối đa 12 tiếp điểm phụ với chức năng chuyển mạch ướt/khô tích hợp.

9 Đầu vào Cảm biến Đa năng:
Tối đa 9 đầu vào cảm biến analog/digital để đo áp suất, độ dịch chuyển, dòng điện và nhiệt độ cho cả cảm biến analog và cảm biến gia tăng. Các đầu vào cảm biến có thể được cấu hình linh hoạt theo yêu cầu và được sử dụng cho các phương pháp đo lường đặc biệt như đo lường lần đầu hoặc đo lường qua VDS.

Dòng điện cuộn dây và động cơ:
Đo dòng điện cuộn dây trên tối đa ba cuộn dây bật và ba cuộn dây tắt. Dải đo có thể lựa chọn tự do cho kết quả đo có độ chính xác cao.

Đầu ra rơ le
Tối đa 2 đầu ra rơ le để điều khiển bộ truyền động.

Xác định điện trở tiếp xúc:
Việc xác định cả điện trở tiếp xúc tĩnh và động có thể được thực hiện đồng thời trên ba cực bằng nhiều thiết bị đo điện trở PROMET khác nhau. Tùy thuộc vào hệ thống PROMET, các phép đo có thể được thực hiện đồng thời trên một hoặc nhiều buồng đóng cắt trên mỗi cực và mỗi công tắc.

Giải phóng điện áp thấp và điện áp ngắt tối thiểu:
Để kiểm tra động cơ và cuộn dây độc lập với điện áp trạm, điện áp cung cấp có thể được cung cấp bởi nguồn AC/DC EPOS mạnh mẽ hoặc các loại nguồn được hỗ trợ khác. Do đó, các thử nghiệm, ví dụ, giải phóng điện áp thấp và điện áp ngắt tối thiểu của cuộn dây có thể được thực hiện lặp lại trong các điều kiện nhất quán.

Giải pháp hệ thống với tùy chọn độc lập

Giải pháp hệ thống KoCoS với ACTAS, PROMET, EPOS mang lại những lợi thế đáng kể nhờ vào nhiều chức năng và tính linh hoạt cao:

Phân tích chính xác toàn bộ hệ thống tiếp xúc và tất cả các bộ truyền động
Vận hành chung và quản lý dữ liệu thông qua ACTAS
Quản lý hệ thống thử nghiệm trong một kế hoạch thử nghiệm chung, một báo cáo thử nghiệm
Sử dụng linh hoạt thông qua hoạt động độc lập của từng hệ thống

Kiểm tra thiết bị đóng cắt trung thế cách điện bằng khí:
ACTAS P360+ cho phép đo thời gian đóng cắt của thiết bị đóng cắt trung thế được bọc khí SF6 một cách đơn giản nhất bằng cách sử dụng các điểm đo điện dung của hệ thống VDS riêng của thiết bị đóng cắt. Kết nối được thực hiện trực tiếp với các đầu vào đo lường của hệ thống kiểm tra ACTAS mà không cần thêm các thành phần đo lường khác.

Đo lường Chuyến đi Đầu tiên:
Nhờ có nhiều tùy chọn kết nối cảm biến, ACTAS cũng có thể thực hiện đo lường chuyến đi đầu tiên. Tối đa năm kẹp dòng điện được kết nối với phía thứ cấp của máy biến dòng và với các cuộn dây. Sử dụng tín hiệu kích hoạt bên ngoài, hệ thống kiểm tra ACTAS có thể tự động xác định hoàn toàn thời gian chuyển mạch trong lần chuyển mạch đầu tiên.

Mạnh mẽ và đáng tin cậy, ngay cả trong dải điện áp cao nhất.

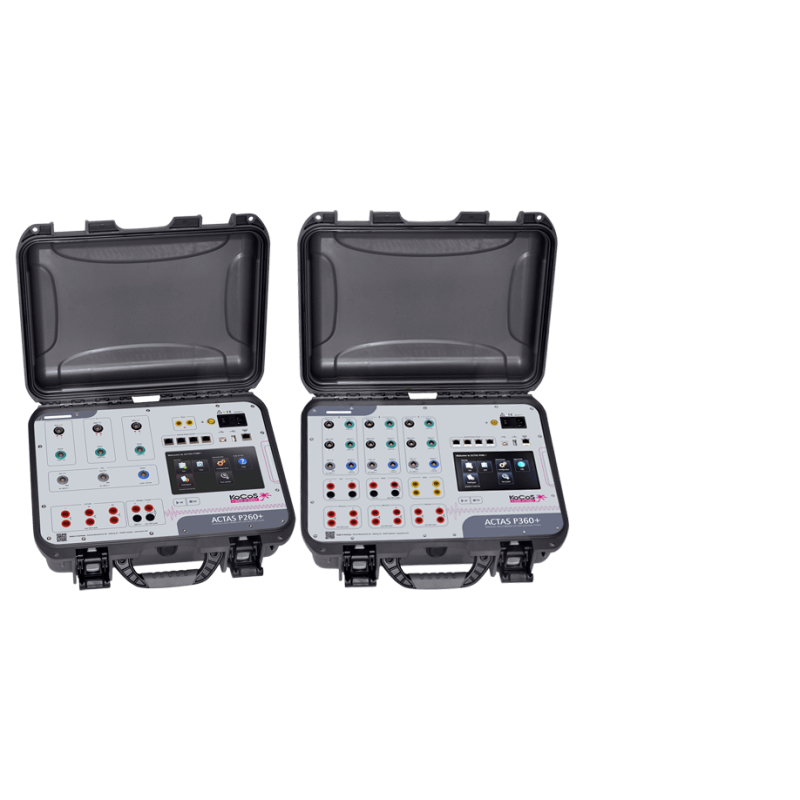

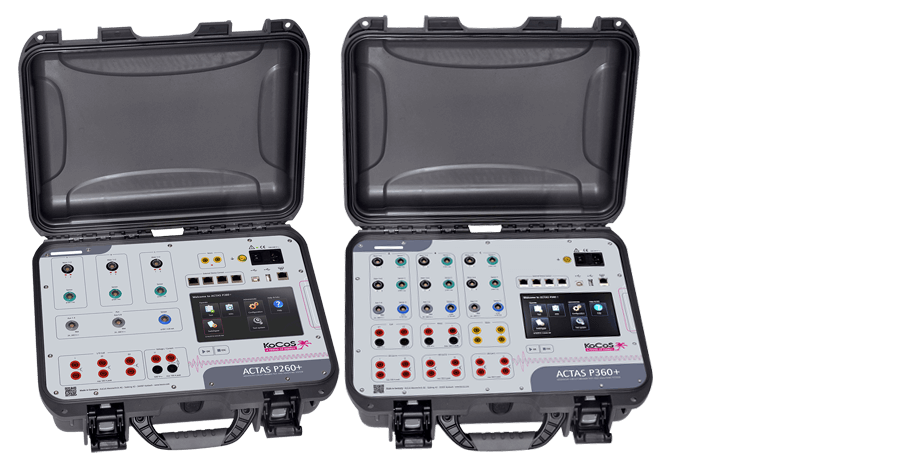

ACTAS P260+ | P360+ nổi bật với thiết kế nhỏ gọn và chắc chắn, được đặt trong hộp cứng tiện dụng. Việc sử dụng các linh kiện phần cứng đã được kiểm chứng đảm bảo hoạt động đáng tin cậy khi thử nghiệm tại chỗ các thiết bị đóng cắt điện áp trung bình, cao và siêu cao, cũng như các thiết bị ngắt kết nối và tiếp địa.

Vận hành và phân tích trên màn hình cảm ứng:
Khái niệm vận hành được tối ưu hóa, dễ hiểu hơn và phần cứng mạnh mẽ hơn đảm bảo vận hành đơn giản với khả năng hiển thị tối ưu mọi thông tin. Giao diện người dùng được cấu trúc rõ ràng, dễ hiểu và hướng dẫn người dùng trực quan, nhanh chóng đến mục tiêu mà không cần đào tạo chuyên sâu.

Màn hình cảm ứng 7" với giao diện người dùng đồ họa
Hiển thị kết quả đo bằng đồ họa và ký hiệu dễ hiểu
Báo cáo thử nghiệm ở định dạng PDF
Lựa chọn cài đặt thử nghiệm từ các mẫu riêng lẻ
Đèn LED giúp hiển thị trạng thái tiếp xúc dễ dàng
Giao diện USB và Ethernet để kết nối trực tiếp với máy tính/mạng cũng như các thiết bị bổ sung

Tham số hóa và phân tích:
Các thông số thử nghiệm có thể được cấu hình và kết quả thử nghiệm được phân tích trực tiếp tại chỗ trên thiết bị hoặc tại văn phòng bằng máy tính cá nhân và phần mềm thử nghiệm ACTAS. Dữ liệu và thông số thử nghiệm có thể được nhập hoặc xuất bất cứ lúc nào, ví dụ qua ổ USB hoặc kết nối mạng.

Thông số kỹ thuật

Thông số	P360+	P260+
Điện áp vận hành	110…265 VAC / DC	110…265 VAC / DC
Ngõ ra điều khiển cho cuộn đóng	3	1
Ngõ ra điều khiển cho cuộn cắt	3	2
Tiếp điểm chính & PIR	6 x 2	3 x 2
Dòng cuộn dây	3 x 2 (I / O)	1 x 2 (I / O) + 1 x O
Điện áp cuộn dây / động cơ / trạm	3	1
Dòng động cơ qua Shunt	1	1
Cảm biến (+/- 10 V / digital)	6	3
Cảm biến (+/- 10 V / 0…20 mA)	3	1
Tiếp điểm phụ	3 x 4	2 x 4
Điện áp tham chiếu cho cảm biến (10 VDC / 200 mA)	3	1
Ngõ ra điều khiển rơ-le	2	1
Kết nối PC	1 x Ethernet	1 x Ethernet
Cổng giao tiếp	1 x USB A / 1 x USB B	1 x USB A / 1 x USB B
Cổng giao tiếp cho thiết bị ngoài	3 x RJ45 cho thiết bị ngoài 1 x RJ45 cho CSW3	3 x RJ45 cho thiết bị ngoài 1 x RJ45 cho CSW3
Giao diện người dùng	Màn hình cảm ứng 7” + 2 phím chức năng	Màn hình cảm ứng 7” + 2 phím chức năng
Vỏ thiết bị	Vali cứng, bền chắc	Vali cứng, bền chắc
Chuẩn bảo vệ	IP65 (khi đóng)	IP65 (khi đóng)
Kích thước (mm)	475 x 375 x 180	424 x 340 x 173
Trọng lượng (kg)	6,9	5,3
