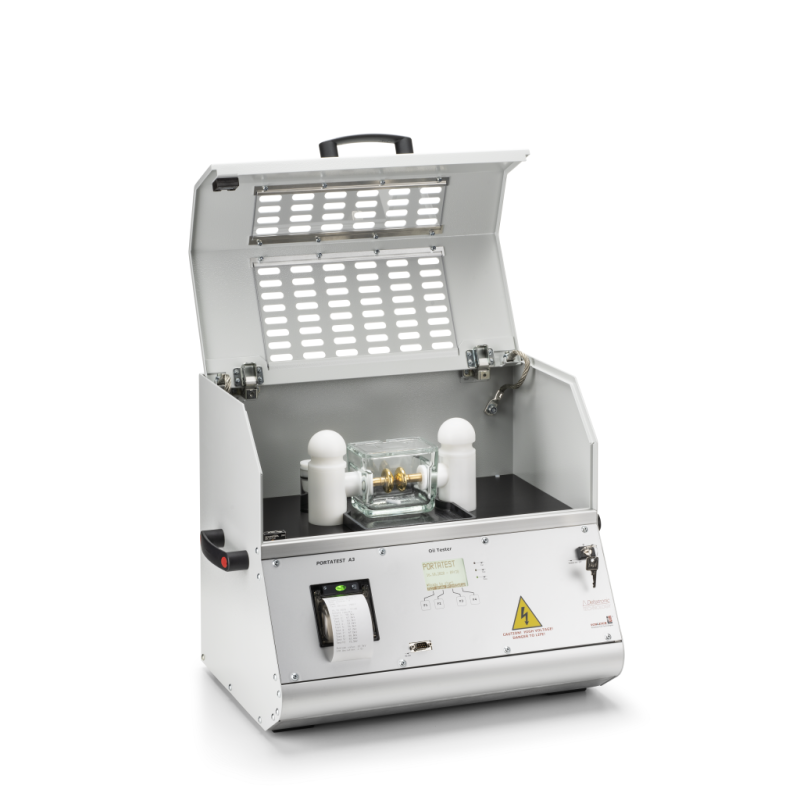

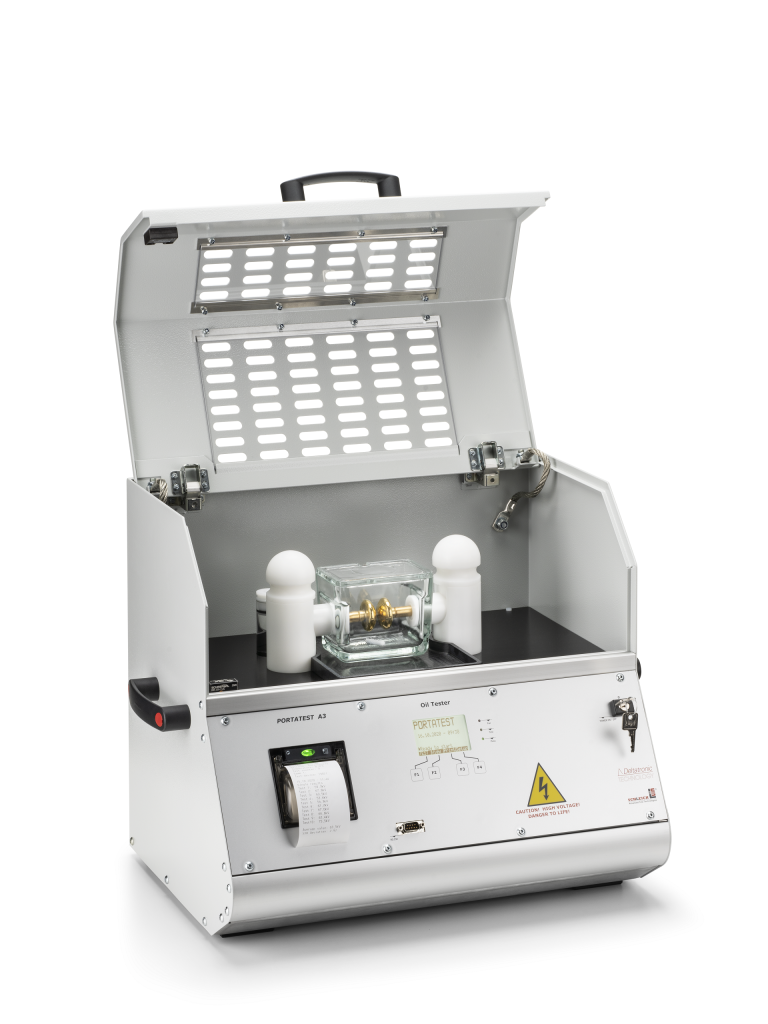

MÁY ĐO ĐIỆN ÁP ĐÁNH THỦNG TRONG DẦU CÁCH ĐIỆN

Oiltester PORTATEST là một máy kiểm tra hoàn toàn tự động để xác định điện áp đánh thủng điện môi của chất lỏng cách điện. Nó đã được thiết kế để sử dụng trong phòng thí nghiệm cũng như sử dụng tại hiện trường để phục vụ vận hành. PORTATEST rất thoải mái và dễ sử dụng. Tiêu chuẩn thử nghiệm được yêu cầu có thể được lựa chọn thông qua menu. Loại điện cực tương ứng cũng như khoảng cách điện cực sẽ được hiển thị để xác nhận trước khi bắt đầu thử nghiệm.

Chia sẻ:

Mô tả chi tiết

MÁY ĐO ĐIỆN ÁP ĐÁNH THỦNG DẦU CÁCH ĐIỆN

Oiltester PORTATEST là một máy kiểm tra hoàn toàn tự động để xác định điện áp đánh thủng điện môi của chất lỏng cách điện. Nó đã được thiết kế để sử dụng trong phòng thí nghiệm cũng như sử dụng tại hiện trường để phục vụ vận hành. PORTATEST rất thoải mái và dễ sử dụng. Tiêu chuẩn thử nghiệm được yêu cầu có thể được lựa chọn thông qua menu. Loại điện cực tương ứng cũng như khoảng cách điện cực sẽ được hiển thị để xác nhận trước khi bắt đầu thử nghiệm.

Sau khi đặt bình thử có mẫu dầu vào buồng thử, nắp bảo vệ cần được đóng lại. Để bảo mật tối đa cho người vận hành, nắp bảo vệ được trang bị khóa liên động bảo mật tắt HV khi mở trong khi thử nghiệm. Khi bắt đầu thử nghiệm, nhiệt độ mẫu cũng như số mẫu cụ thể của khách hàng có thể được nhập và sẽ được tích hợp vào bản in báo cáo thử nghiệm. Trình tự kiểm tra theo tiêu chuẩn kiểm tra đã chọn được thực hiện hoàn toàn tự động.

Tính năng

Oiltester hoàn toàn tự động để sử dụng trong phòng thí nghiệm và hiện trường trong quá trình sử dụng và vận hành
Kiểm tra điện áp lên đến 100 KV
Được lập trình sẵn cho các tiêu chuẩn thử nghiệm chung trong nước và quốc tế
Lên đến mười trình tự kiểm tra người dùng lập trình miễn phí
Thời gian tắt ngắn <1ms tránh hiện tượng cacbon hóa mẫu
Chỉ định các giá trị sự cố riêng lẻ, giá trị trung bình và độ lệch chuẩn
Hiển thị đồ họa với đèn nền
Xóa hướng dẫn vận hành qua bốn phím mềm F1 | F4
Hộp thoại đầu vào cho nhiệt độ mẫu và số mẫu nếu có yêu cầu.
Menu đa ngôn ngữ, ngôn ngữ được chọn qua menu Cài đặt
Lưu trữ dữ liệu PC qua giao diện nối tiếp RS232
Bình thử thủy tinh có nắp và cánh khuấy từ
Các điện cực khác nhau có sẵn (nấm, hình cầu hoặc đĩa)
Khoảng cách điện cực điều chỉnh
Máy in tích hợp
Vỏ nhôm chắc chắn với buồng thử nghiệm được che chắn

Thông số kỹ thuật

Model PORTATEST Article-No.	60A-3 4018400	80A-3 4018401	100A-3 4018402
Điện thể thử nghiệm	60 kV RMS	80 kV RMS	100 kV RMS
Khối lượng	35 kg	39 kg	39 kg
Kích thước (WxHxD):	503 (+70 tay cầm) x 450 x 390 mm
Nguồn cấp chính	110, 230, 240 V / 50 or 60 Hz - selectable via voltage selector
Năng lượng tiêu thụ	Max. 900 VA
Đo lường điện thế	True RMS measurement, Resolution 0.1 kV, Accuracy +/- 1 kV
Tắt dòng / thời gian	lập trình 1...5 mA / <1ms
Giám sát đánh thủng	Detecting insulating liquids with insulation resistance below 30 MOhms
Kiểm tra điện áp chịu được:	Tốc độ tăng, giữ điện áp và thời gian giữ có thể lựa chọn trong 5 bước
Tốc độ tăng	Lập trình 0,5 ... 5 kV / s, ở chế độ tự động được chọn theo tiêu chuẩn thử nghiệm
Tiêu chuẩn thử nghiệm:	IEC 156/95, VDE 370/96, BS 5874/80, UTE C 27-221/74, UNE 21309/89,NEN 10156, SEV 3141/69, CEI 10-l/73, ASTM D1816/90, ASTM D877/90,JIS 2101-82, JIS Silicon 2101/82, EN 60243-1, ASTM D 149, JIS 2123 selectable via menu, additionally 10 User testing sequences freely programmable
Hiển thị:	Màn hình LCD, đồ họa có đèn nền
Máy in:	Tích hợp máy in nhiệt, 24 ký tự/dòng
Khuấy từ:	Khuấy từ, thanh PTFE
Số thứ tự mẫu.:	Số liên tiếp hoặc được nhập bởi người vận hành trước khi bắt đầu thử nghiệm
Ngày và giờ:	Được xây dựng trong đồng hồ với chức năng lịch
Giao diện:	Giao diện nối tiếp RS 232C trên bảng điều khiển phía trước
Nhiệt độ tối đo:	Vận hành: 0 đến 50°C, Lưu trữ -20° to +50° C
